380V veggmontert statisk VAR-generator

Den 380V veggmonterte statiske VAR-generatoren (SVG) gir dynamisk reaktiv kraftkompensasjon for tre-fase 380V elektriske systemer. Ved å bruke DSP+CPLD digital kontroll og en topologi på tre nivåer, leverer denne SVG rask og nøyaktig kompensasjon med en responstid under 10ms. Den modulære utformingen gir mulighet for skalerbar kapasitet gjennom parallell tilkobling, og den veggmonterte konfigurasjonen minimerer romkrav og forenkler installasjonen. Denne SVG kompenserer effektivt for både induktiv og kapasitiv reaktiv kraft, forbedrer effektfaktoren og forbedrer den generelle strømkvaliteten. Tilgjengelige kapasiteter varierer fra 15kvar til 100kvar, og tilbyr fleksible løsninger for forskjellige applikasjoner.

Modellbeskrivelse:

Funksjoner:

● Bruk DSP+CPLD all digital kontrollkjerne, topologiteknologi på tre nivåer, avansert reaktiv kraftdeteksjonsalgoritme og PWM-kontrollstrategi for å oppnå dynamisk og nøyaktig kompensasjon av reaktiv effekt.
● Vedta modulær design, som letter parallell tilkobling av flere moduler, tar liten plass og er lett å vedlikeholde.
● Strukturell utforming av uavhengige luftkanaler og uavhengige lager sikrer den stabile driften av utstyret.
● Gjennomfør dynamisk kompensasjon av full rekkevidde for induktiv reaktiv kraft og kapasitiv reaktiv kraft, og løse trefaset ubalanseproblemet samtidig.
● Den dynamiske responshastigheten på belastningen er på millisekundnivå, som kan oppnå dynamisk og nøyaktig kompensasjon for den reaktive kraften til påvirkningsbelastning.

Applikasjoner:

380V veggmonterte statiske VAR-generatorer er ideelle for å forbedre kraftkvaliteten i en rekke trefasede applikasjoner:

● Industrielle fasiliteter:Stabilisering av spenning og forbedring av effektfaktoren i fabrikker og produksjonsanlegg.
● Kommersielle bygninger:Forbedre kraftkvaliteten og redusere energikostnadene i trefaset drevne kommersielle bygninger.
● Trefasemotorisk kontroll:Kompensere for reaktiv kraftbehov fra trefasemotorer, forbedre motorisk effektivitet.
● Integrering av fornybar energi:Støttende nettstabilitet og kraftkvalitet i trefasesystemer med integrerte fornybare energikilder.

380V veggmonterte statiske VAR-generatorer tilbyr en robust og effektiv løsning for å optimalisere kraftkvalitet og stabilitet i tre-fase 380V elektriske systemer.

Tekniske parametere:

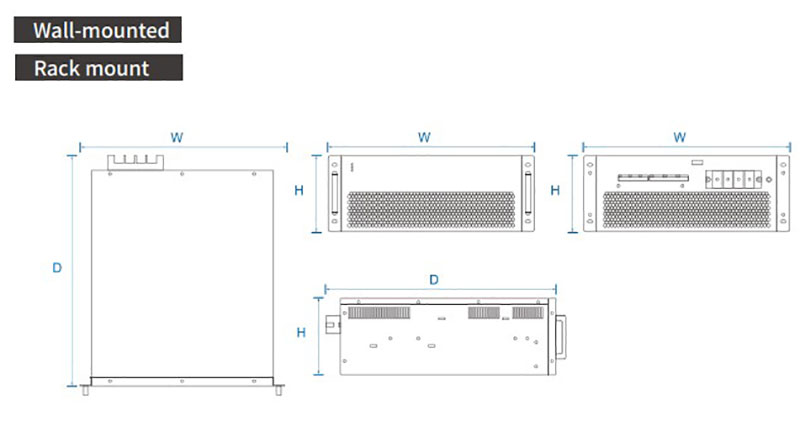

Modell og spesifikasjon:
