500V Rack Mount Active Harmonic Filter
Leter du etter et pålitelig 500V rackmontering aktivt harmonisk filter? Geya tilbyr løsninger av høy kvalitet til engrospriser, designet for å imøtekomme kravene fra fartsfylte næringer. Våre filtre sikrer optimal ytelse og effektivitet. Kontakt oss nå for mer informasjon og for å få den beste avtalen direkte fra fabrikken vår!

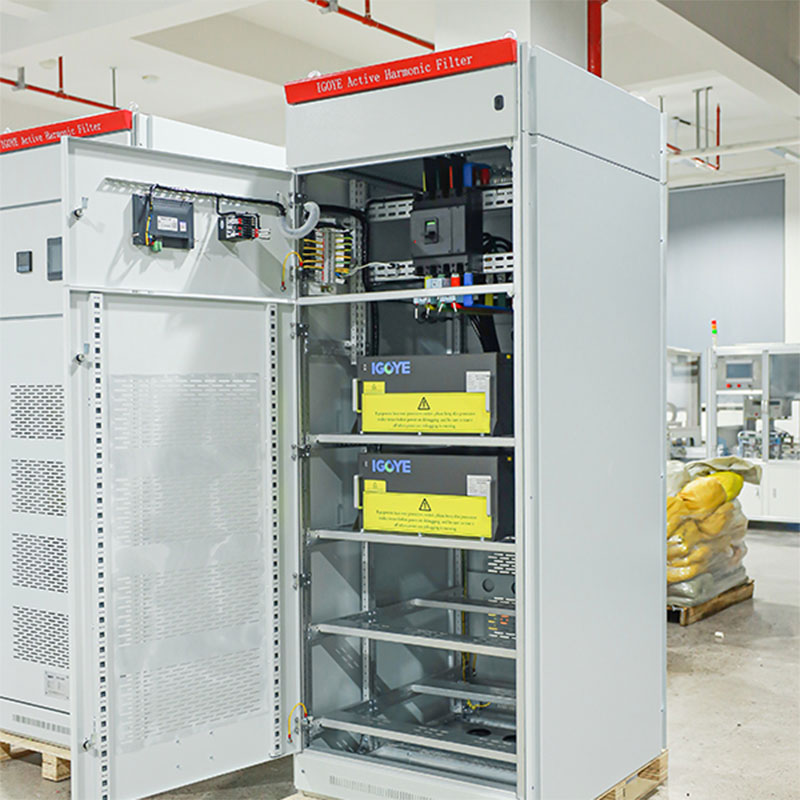

500V Rack Mount Active Harmonic Filter (AHF) tilbyr en robust løsning for harmonisk avbøtning i 500V (± 20%) trefaset firetråd (3P4W) og trefaset tre-tråd (3P3W) kraftsystemer. Denne rackmonterte enheten bruker avansert DSP+CPLD digital kontroll og en topologi på tre nivåer for presis harmonisk strømkompensasjon opp til den 50. harmoniske. Den modulære utformingen letter skalerbarhet gjennom parallellkobling, noe som muliggjør høyere kapasitet mens du forenkler vedlikehold. Den 100A-rangerte strømmodellen adresserer effektivt harmonisk forvrengning i høyspenningsapplikasjoner. Tvangsluftkjøling sikrer pålitelig, langsiktig drift. Det aktive harmoniske filteret på 500V Rack Mount gir eksepsjonell styring av strømkvalitet for krevende industrielle miljøer.
Modellbeskrivelse:
| Gy | Ahf | 0.5 | 100A | / | 4l | R |
| Enterprise Code | Aktivt harmonisk filter | Spenningsnivå 0,5: 500V ± 20% |
Nominell kapasitet （KVAR） 100A | 3L: Tre-fase tre-tråd 4L: Tre-fase firetråd |
R: Rack Mount |
Funksjoner:
● Bruk DSP+CPLD all digital kontrollkjerne, tre-nivå topologiteknologi, avansert harmonisk deteksjonsalgoritme og PWM-kontrollstrategi for å oppnå nøyaktig kompensasjon av harmonisk strøm.
● Vedta modulær design, som letter parallell tilkobling av flere moduler, tar opp lite plass og er lett å vedlikeholde.
● Strukturell utforming av uavhengige luftkanaler og uavhengige lager sikrer den stabile driften av utstyret.
● Det kan filtrere harmonikker i et bredt spekter av harmonikker, fra 2 til 50 harmonikker, og løse problemet med trefaset ubalanse samtidig.
● Den harmoniske filtreringshastigheten er høy. Hvis kapasiteten tillater det, kan den harmoniske strømfiltreringshastigheten være så høy som 95%. Angi 100% strømbegrensende utgang for å sikre langsiktig stabil drift av utstyret.
Applikasjoner:
500V Rack Mount Active harmoniske filtre er avgjørende for å opprettholde strømkvalitet og utstyrs pålitelighet i forskjellige høyspenningsapplikasjoner:
● Tung industri:Avbøtende harmonikker generert av store motorer, VFD-er og andre ikke-lineære belastninger i krevende industrielle omgivelser.
● Fornybar energisystemer:Stabiliserende effekt fra sol- og vindparker koblet til høyspentede rutenett.
● Olje og gass:Sikre pålitelig drift av kritisk utstyr i høyspent strømfordelingssystemer.
● Gruveoperasjoner:Beskytte sensitivt elektronisk utstyr og opprettholde strømkvaliteten i tøffe miljøer.
500V Rack Mount Active harmoniske filtre gir avansert harmonisk avbøtning for høyspent kraftsystemer, noe som sikrer stabilitet og pålitelighet.
Tekniske parametere:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | ||
| Høyde | <2000m, over 2000m, derate i henhold til GB/T3859.2 | ||||
| Omgivelsestemperatur | -20 ～+50 ℃ | ||||
| Relativ fuktighet | ≤90%, ingen kondens på overflaten når den månedlige minimumstemperaturen er 25 ℃ | ||||
| Forurensningsnivå | Nivå III nedenfor | ||||
| Driftsspenning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Arbeidsfrekvens | 50Hz ± 5% | ||||
| Kompensasjonsstrøm | 25a | 25/50/75/100/150A | 100A | 100A | |
| Rutenettstruktur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Antall enheter koblet parallelt |
Ulimitert | ||||
| Generell maskin effektivitet | ≥97% | ||||
| Rutenettstruktur | 32kHz | 16kHz | 12,8kHz | 12,8kHz | |
| Kompensasjonsområde | 2 ～ 50 ganger, enkelt kompensasjonsrate er justerbar | ||||
| Funksjonsvalg | Reaktiv kraft | Reaktiv kraft, reaktiv kraft + asymmetri | |||
| Reaktiv kraft kompensasjonssats |
≥95% | > 92% | |||
| Nøytral filtrering evne |
Nøytral linjefiltreringsevne er 3 ganger den for fasefiltreringsevne | ||||
| Full responstid | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Støy | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Kontrollmetode | 2-veis RS485-grensesnitt (støtter GPRS/WiFi) | ||||
| Beskyttelse | Overbelastning, overstrømning av programvare/maskinvare, overspenning av nettet og undervolting, strømbrudd, overtemperatur, beskyttelse av frekvensavvik, etc. | Overbelastning, overstrømning av programvare/maskinvare, overspenning av nettet og undervolting, rutenettspenning, strømbrudd, overtemperatur, frekvensavvik, kortslutningsbeskyttelse, etc. | |||
| Installasjonsmetode | Rack/veggmontert | Rack | |||
| Innkommende linje | Tilbake innkommende （Rack-type ）、 Øvre innkommende （Veggmontert） | Tilbake innkommende linje | |||
| Beskyttelsesnivå | IP20 | ||||
Modell og spesifikasjon:
| Modeller | ||||
|---|---|---|---|---|
| Modellnummer | Rangert strøm (a) | Systemspenning (V) | Dimensjoner (d*w*h) | Kjølemetode |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Tvangsluftkjøling |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
