690V Kabinett-type aktivt harmonisk filter

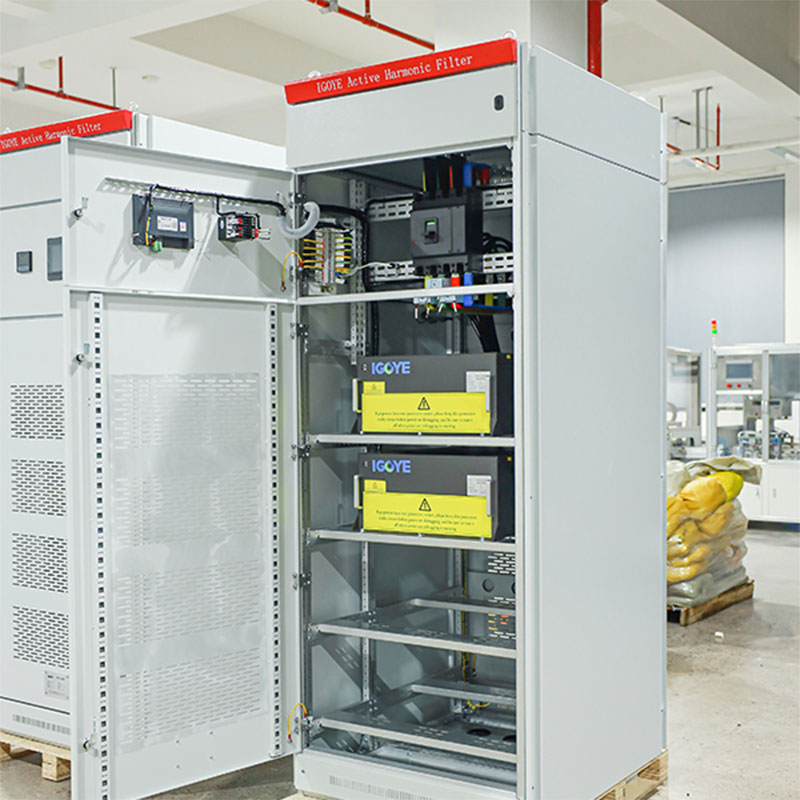

Det aktive harmoniske filteret på 690V-kabinettet tilbyr en robust løsning for harmonisk avbøtning og forbedring av kraftkvaliteten i 690V tre-fase tre-tråds og fire-tråds elektriske systemer. Denne APF bruker avansert DSP+CPLD digital kontroll og en tre-nivå topologi for presis harmonisk strømkompensasjon opp til den 50. harmoniske, samtidig korrigere trefase-ubalanser. Den modulære designen støtter skalerbar kapasitet ved å muliggjøre parallell tilkobling av flere enheter. 690V kabinett-type aktive harmoniske filter er plassert i et holdbart skap med uavhengige luftkanaler, og sikrer pålitelig ytelse og forenklet vedlikehold. Med tilgjengelige strømvurderinger opp til 300A og KVAR -kapasitet opp til 300, leverer denne APF effektiv forbedring av strømkvaliteten for 690V -systemer.

Modellbeskrivelse:

Funksjoner:

● Bruk DSP+CPLD all digital kontrollkjerne, tre-nivå topologiteknologi, avansert harmonisk deteksjonsalgoritme og PWM-kontrollstrategi for å oppnå nøyaktig kompensasjon av harmonisk strøm.
● Vedta modulær design, som letter parallell tilkobling av flere moduler, tar opp lite plass og er lett å vedlikeholde.
● Strukturell utforming av uavhengige luftkanaler og uavhengige lager sikrer den stabile driften av utstyret.
● Det kan filtrere harmonikker i et bredt spekter av harmonikker, fra 2 til 50 harmonikker, og løse problemet med trefaset ubalanse samtidig.
● Den harmoniske filtreringshastigheten er høy. Hvis kapasiteten tillater det, kan den harmoniske strømfiltreringshastigheten være så høy som 95%. Angi 100% strømbegrensende utgang for å sikre langsiktig stabil drift av utstyret.

Applikasjoner:

690V Kabinett-type aktive harmoniske filtre er ideelle for å forbedre kraftkvaliteten i industrielle innstillinger for middels spenning:

● Medium-spenning kraftsystemer:Stabilisering av kraftfordeling i 690V -nettverk, reduserer harmonisk forvrengning og forbedring av systemeffektiviteten.
● Tunge industrilommer:Sikre pålitelig drift av sensitivt utstyr i bransjer med betydelige harmoniske belastninger, for eksempel gruvedrift, olje og gass og petrokjemikalier.
● Middels spenningsmotorstasjoner:Minimerer harmoniske strømmer generert av store motoriske stasjoner, reduserer spenningsforvrengning og forbedring av motorisk ytelse.
● Marine og offshore -plattformer:Tilbyr stabil og pålitelig kraftkvalitet i tøffe miljøer der 690V -systemer er vanlige.

690V Kabinett-type aktive harmoniske filtre gir en høyytelsesløsning for å optimalisere strømkvaliteten i krevende 690V-applikasjoner.

Tekniske parametere:

Modell og spesifikasjon:
