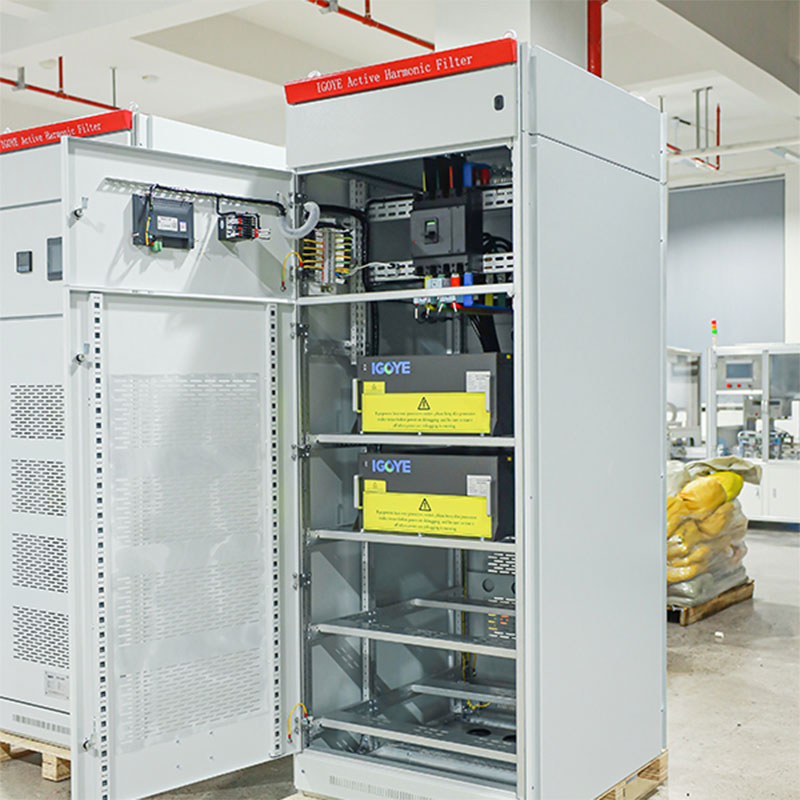

Tre-fase tre-tråds skap-type aktivt harmonisk filter
Geya tilbyr deg de beste trefasede tre-tråds kabinett-typen aktive harmoniske filterløsninger for selskapet ditt. Den bruker digital kontroll, har en modulær skapdesign og kompenserer opp til det 50. harmoniske. Ideell for datasentre, industrielle miljøer og fornybar energi.
Det trefasede tre-tråds kabinett-type aktive harmoniske filteret (APF) gir avansert harmonisk avbøtning for trefaset tre-tråds kraftsystemer. Ved å bruke DSP+CPLD digital kontroll og en topologi på tre nivåer, tilbyr denne APF presis harmonisk strømkompensasjon opp til den 50. harmoniske. Den modulære designen støtter parallell tilkobling for skalerbar kapasitet. Den robuste kabinettkabinettet og uavhengige luftkanaler sikrer pålitelig drift. Tilgjengelig i forskjellige spennings- og strømvurderinger, forbedrer trefaset tre-tråds skap-type aktive harmoniske filter effektivt kraftkvaliteten i forskjellige anvendelser.
Modellbeskrivelse:
| Gy | Ahf | 0.4 | 50a | / | 3l | C |
| Enterprise Code | Aktivt harmonisk filter | Spenningsnivå 0.22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Rangert kapasitet （KVAR） 25/50/75/100/150A | 3L: Tre-fase tre-tråd | C: skap |
Funksjoner:
● Bruk DSP+CPLD all digital kontrollkjerne, tre-nivå topologiteknologi, avansert harmonisk deteksjonsalgoritme og PWM-kontrollstrategi for å oppnå nøyaktig kompensasjon av harmonisk strøm.
● Vedta modulær design, som letter parallell tilkobling av flere moduler, tar opp lite plass og er lett å vedlikeholde.
● Strukturell utforming av uavhengige luftkanaler og uavhengige lager sikrer den stabile driften av utstyret.
● Det kan filtrere harmonikker i et bredt spekter av harmonikker, fra 2 til 50 harmonikker, og løse problemet med trefaset ubalanse samtidig.
● Den harmoniske filtreringshastigheten er høy. Hvis kapasiteten tillater det, kan den harmoniske strømfiltreringshastigheten være så høy som 95%. Angi 100% strømbegrensende utgang for å sikre langsiktig stabil drift av utstyret.
Applikasjoner:
Tre-fase tre-tråds skap-type aktive harmoniske filtre er distribuert i en rekke innstillinger for å motvirke harmonisk forvrengning:
● Datasentre:Beskytte sensitivt IT -utstyr og sikre stabil drift ved å minimere harmoniske strømmer.
● Industrielle miljøer:Forbedre strømkvaliteten for trefaset tre-ledningsutstyr og prosesser, forbedre effektiviteten og påliteligheten.
● Produksjonsanlegg:Redusere harmonisk forvrengning generert av variabel frekvensstasjoner (VFD-er) og andre ikke-lineære belastninger.
● Olje- og gassindustri:Sikre stabil strømforsyning i krevende miljøer med høyt harmonisk innhold.
● Fornybar energisystemer:Integrering av fornybare energikilder effektivt ved å dempe harmoniske problemer.
Tre-fase tre-tråds kabinett-type aktive harmoniske filtre tilbyr en målrettet løsning for å forbedre kraftkvalitet og utstyrsytelse i trefaset tre-trådssystemer.
Tekniske parametere:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | ||
| Høyde | <2000m, over 2000m, derate i henhold til GB/T3859.2 | ||||
| Omgivelsestemperatur | -20 ～+50 ℃ | ||||
| Relativ fuktighet | ≤90%, ingen kondens på overflaten når den månedlige minimumstemperaturen er 25 ℃ | ||||
| Forurensningsnivå | Nivå III nedenfor | ||||
| Driftsspenning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Arbeidsfrekvens | 50Hz ± 5% | ||||
| Kompensasjonsstrøm | 25a | 25/50/75/100/150A | 100A | 100A | |
| Rutenettstruktur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Antall enheter koblet parallelt |
Ulimitert | ||||
| Generell maskin effektivitet | ≥97% | ||||
| Rutenettstruktur | 32kHz | 16kHz | 12,8kHz | 12,8kHz | |
| Kompensasjonsområde | 2 ～ 50 ganger, enkelt kompensasjonsrate er justerbar | ||||
| Funksjonsvalg | Reaktiv kraft | Reaktiv kraft, reaktiv kraft + asymmetri | |||
| Reaktiv kraft kompensasjonssats |
≥95% | > 92% | |||
| Nøytral filtrering evne |
Nøytral linjefiltreringsevne er 3 ganger den for fasefiltreringsevne | ||||
| Full responstid | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Støy | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Kontrollmetode | 2-veis RS485-grensesnitt (støtter GPRS/WiFi) | ||||
| Beskyttelse | Overbelastning, overstrømning av programvare/maskinvare, overspenning av nettet og undervolting, strømbrudd, overtemperatur, beskyttelse av frekvensavvik, etc. | Overbelastning, overstrømning av programvare/maskinvare, overspenning av nettet og undervolting, rutenettspenning, strømbrudd, overtemperatur, frekvensavvik, kortslutningsbeskyttelse, etc. | |||
| Installasjonsmetode | Rack/veggmontert | Rack | |||
| Innkommende linje | Tilbake innkommende （Rack-type ）、 Øvre innkommende （Veggmontert） | Tilbake innkommende linje | |||
| Beskyttelsesnivå | IP20 | ||||
Modell og spesifikasjon:
| Kabinettenhetsmodell | ||||
|---|---|---|---|---|
| Modellnummer | Kompensasjonskapasitet (KVAR) | Systemspenning (V) | Dimensjoner (d*w*h) | Kjølemetode |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Tvangsluftkjøling |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
