Grunnleggende prinsipper for aktive harmoniske filtre

Aktive harmoniske filtreer nytt spesialutstyr for kraftharmonisk kontroll laget av moderne kraftelektronikkteknologi og digital signalbehandlingsteknologi basert på høyhastighets DSP-enheter. Den består av to hoveddeler: Kommando gjeldende operasjonskrets og kompensasjonsstrømgenereringskretsen. Kommando gjeldende operasjonskrets overvåker strømmen i linjen i sanntid, konverterer det analoge strømsignalet til et digitalt signal, og sender det til høyhastighets digital signalprosessor (DSP) for signalbehandling, skiller harmonikken fra den grunnleggende bølgen, og sender en stasjonspuls til kompensasjonsstrømgenerering i form av en pulse-modulasjon (PWM ALTOME til kompensasjonsstrømmen i en pulsmodul for å gi kompensasjon til å gi en kompensasjonsstrøm for å kjøre Med samme amplitude og motsatt polaritet som rutenettet harmonisk strøm og injiser den i nettet, kompensere eller motrette den harmoniske strømmen, og eliminere kraftharmonikker aktivt.

Tekniske fordeler: Grønn

Effektiviteten når 97,2%, noe som sparer omtrent 6 500 kWh strøm per år sammenlignet med aktive filtre med en effektivitet på 95%

Høyere effektivitetstopologi forbedret kontrollalgoritme

Termisk design og strukturell optimalisering basert på presise modeller

Miniatyrisering

Volumet er bare 1/6 av lignende mainstream -merker, og tar opp mindre plass

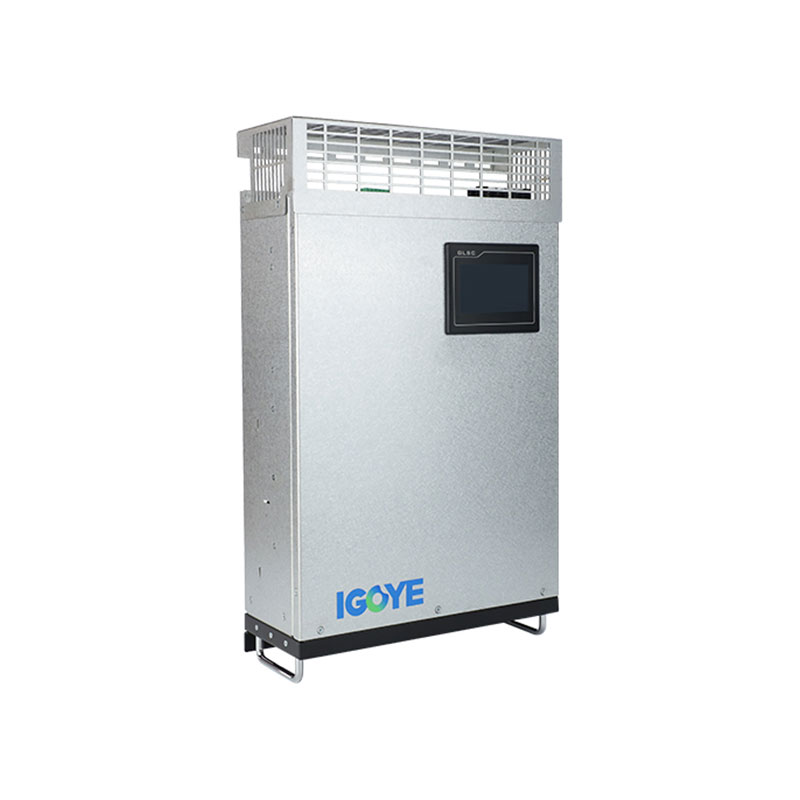

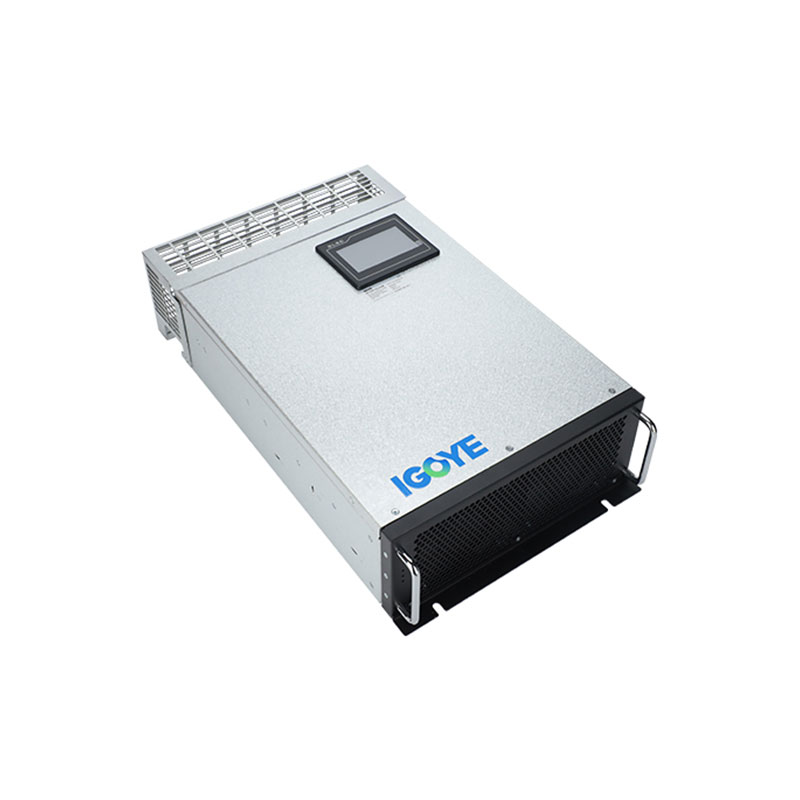

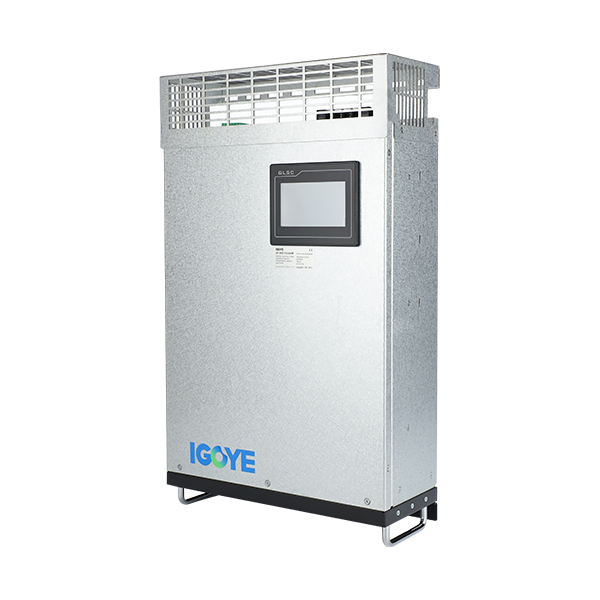

Tilpasningsdyktig til forskjellige arbeidsforhold, installasjonsinnovasjon, veggmontert eller rackmontert installasjon bruker mindre råvarer og beskytter miljøet

Intelligent

Kompensere for spesifiserte harmoniske justerbar induktiv og kapasitiv reaktiv kraftkompensasjonskompensasjonssystem Ubalansert belastning Automatisk deteksjon, undertrykkelse av systemresonans Fullfunksjonsovervåkingssystem

Modularitet

N+1 redundans forbedrer systemets pålitelighet betydelig. Produksjonslinje, bedre kvalitetssikring. Reduser enkeltfeilpunkter i systemet. Fleksibel parallell tilkobling for å tilpasse seg forskjellige arbeidsforhold.

Funksjonelle egenskaper

Filtrer ut 2 ~ 50. harmonikk samtidig, eller velg eventuelle harmonikker innen 2 ~ 50. for kompensasjon. Responstiden er mindre enn 300μs

Bruk 3DSP+CPLD Full Digital Control-metode og internasjonalt anerkjent merke High-Speed ​​IGBT, lukket sløyfekontroll, nøyaktig harmonisk filtrering
